22 июля 2015 года

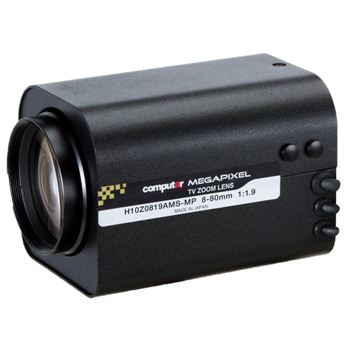

1.3 MP 10-кратные трансфокаторы Computar серии H10Z0819 с АРД, F1.9-F1000 и предустановками

Длиннофокусные моторизованные оптические устройства (трансфокаторы) серии H10Z0819xx-MP марки Computar предназначены для оснащения мегапиксельных камер с форматом сенсора до 1/2” и различаются между собой типом управления автоматической диафрагмой (Video Drive или DC-Iris) и наличием/отсутствием предустановок. Вне зависимости от модели, все трансфокаторы данной серии имеют сервоприводы фокуса/зума, диапазон фокусных расстояний 8-80 мм, минимальную глубину резкости 2,5 м, фильтр нейтральной плотности и позволяют изменять апертуру от F1.9 до F1000. Каждый трансфокатор H10Z0819 соединяется с камерой видеонаблюдения при помощи крепления С-типа, а горизонтальные углы обзора при работе на 1/2-дюймовом сенсоре варьируются в диапазоне от 44,81° до 4,45°.

1/2” трансфокаторы семейства H10Z0819 с ND-фильтромОптика линейки Computar H10Z0819хх-МР создана для установки на IP-камеры видеонаблюдения с мегапиксельным разрешением (1-1,3 МР) и чувствительным элементом от 1/4 до 1/2 дюйма (см. H35Z1015PDC-MP). Входящие в эту линейку трансфокаторы могут изменять фокусное расстояние в диапазоне от 8 до 80 мм и обеспечивают быстрое «приближение» деталей сцены. Оптические приборы H10Z0819 позволяют камерам формировать четкое изображение объектов, находящихся на расстояниях от 2,5 м, а высококачественные стеклянные линзы, которые использует каждый трансфокатор данной линейки, исключают появление бликов и других дефектов.

Удаленная настройка параметров фокусировки и масштабирования
У всех устройств серии H10Z0819 имеются высокоточные сервоприводы, регулирующие фокус/зум с временем отклика не более 7 с. Управлять фокусировкой и приближением данные трансфокаторы, как и устройство H30Z1015AMS, позволяют дистанционно с рабочего места оператора системы видеонаблюдения. Благодаря поддержке быстрой перенастройки и 10-кратному оптическому зуму, любой трансфокатор H10Z0819 целесообразно устанавливать на мегапиксельные камеры, работающие на объектах с обширными площадями и оживленным движением.

Наличие в серии моделей с VD и DC-Iris
Раскрытие автоматической диафрагмы H10Z0819AMS-MP и трансфокатора H10Z0819AMSP-MP с технологией Video Drive, которую используют и E24Z1018AMSP-MPIR, корректируется автоматически в соответствии с параметрами видеосигнала от камеры. В отличие от них, трансфокаторы H10Z0819DC-MP и H10Z0819PDC-MP снабжены автодиафрагмой DC-Iris, регулируемой постоянным током. Оба способа регулировки АРД обеспечивают постоянный уровень светового потока, попадающего через трансфокатор на сенсор камеры, имеют малое время отклика и реализуют быструю адаптацию к изменениям условий освещенности на контролируемом объекте.

Поддержка программируемых предустановок
За счет наличия потенциометров, как и у модели H21Z1016AMSP-MP, сопротивление которых меняется вместе с изменениями фокусного расстояния и глубины резкости, трансфокаторы H10Z0819AMSP/PDC-MP позволяют задавать предустановленные параметры фокусировки и масштабирования. Каждой позиции зума/фокуса соответствуют определенные значения сопротивления, которые трансфокаторы фиксируют и сохраняют в памяти приемника телеметрии. При активации предустановок, на H10Z0819AMSP-MP и трансфокатор H10Z0819PDC-MP будет подаваться от приемника напряжение до тех пор, пока сопротивления потенциометров не совпадут с сохраненными значениями.

Работа в широком диапазоне освещенностей и защита от засветки
При избытке света на объекте камеры могут формировать засвеченное изображение. Для предотвращения этого H10Z0819хх-MP, как и трансфокатор H27Z9535PDC-МР, имеет фильтр нейтральной плотности (ND Filter), играющий роль «солнцезащитных очков», а их диафрагма может раскрываться от F1.9 до F1000. В условиях яркой засветки апертура уменьшается, фильтр равномерно ослабляет все частоты спектра светового потока, проходящего через трансфокаторы этой линейки, и обеспечивает корректную цветопередачу. При снижении освещенности автодиафрагма раскрывается, и ND-приспособление, диаметр которого намного меньше апертуры открытой диафрагмы, перестает оказывать влияние на интенсивность световых лучей, попадающих сквозь трансфокатор на чувствительный элемент камеры.

Конструктивные особенности устройств серии H10Z0819
Для крепления на камеры у всех моделей предусмотрена резьба С-типа, а соединение М46х0,75 мм позволяет оснащать данные трансфокаторы опциональными фильтрами, например, для инфракрасной коррекции. При необходимости видеомониторинга уличных объектов, камеры (например, ZN-C2M) с оптикой серии H10Z0819 можно поместить внутрь термокожуха с требуемым уровнем климатической защиты. Резьба стандарта 1/4"-20UNC, которую имеет каждый трансфокатор линейки H10Z0819хх-МР, обеспечивает возможность быстрого и простого монтажа оптики на соответствующие штативы или кронштейны.

Технические характеристики на трансфокаторы Computar H10Z0819

Модели

H10Z0819AMS-MP

H10Z0819AMSP-MP

H10Z0819DC-MP

H10Z0819PDC-MP

Размер матрицы камеры:

1/2-1/4"

Максимальное поддерживаемое разрешение камер:

1,3 МР

Фокусное расстояние:

8-80 мм

Максимальная апертура:

1:1,9

Фокальное число трансфокатора:

F1.9 - F1000 (с фильтром нейтральной плотности)

Максимальный формат изображения:

6,4х4,8 мм (диаметр 8 мм)

Эффективная апертура (диаметр)передняя:
задняя:


40 мм
13,2 мм

Диагональные углы обзора
1/2":
1/3":
1/4":

54,1°-5,05°
42,26°-4,17°
32,57°-3,17°

Горизонтальные углы обзора
1/2":
1/3":
1/4":

44,81°-4,45°
34,62°-3,38°
26,39°-2,55°

Вертикальные углы обзора
1/2":
1/3":
1/4":

34,62°-3,38°
26,39°-2,55°
20°-1,92°

Регулировка диафрагмы трансфокатора:

Автоматическая, по видеосигналу, время отклика 2 с

Автоматическая, DC-Iris

Точность регулировки диафрагмы:

±15% от уровня видеосигнала

-

Настройка чувствительности:

0,4-1,0 Vp-p

-

Фокусировка:

Моторизованная, время отклика около 6,5 с

Настройка увеличения:

Моторизованная, время отклика около 7 с

Предустановки (потенциометр для фокуса и потенциометр для зума):

Нет

Есть

Нет

Есть

Сопротивление потенциометров:

-

10 кОм

-

10 кОм

Электропитание АРД:

8-16 В пост. тока, до 40 мА

-

Электропитание приводов фокусировки/зума:

6-12 В пост. тока, до 60 мА

Сопротивления катушки индуктивности:

-

Привод: 190 Ом; контроль: 1150 Ом

Входное сопротивление:

Высокое сопротивление

Минимальная глубина резкости:

2,5 м

Задний фокальный отрезок:

16,53 мм

Расстояние от фланца трансфокатора до фокальной плоскости:

17,526 мм

Тип крепления:

C

Использование дополнительного фильтра:

M46x0,75 мм

Монтажная резьба для штатива:

1/4"-20UNC

Диапазон рабочих температур:

-10… +50 °C

Габариты (ШхВхД):

65х67х104,5 мм

Масса:

540 г

590 г

540 г

590 г

Профессиональные 1,3 мегапиксельные трансфокаторы серии H10Z0819xx-MP марки Computar можно купить у официальных дистрибьюторов и дилеров CBC Group. Для получения дополнительной информации на эти трансфокаторы и другую оптику Computar направляйте запрос на cbc@video-product.ru или обращайтесь в офисы компаний, которые имеют статус – «Официальный дилер CBC Group». Здесь же вам предоставят данные о наличии товара на складе, сроках его доставки, скидках и другую информацию.

Международный концерн CBC Group является одним из ведущих производителей устройств для систем охранного видеонаблюдения. Под марками GANZ и Computar он выпускает полный спектр оборудования CCTV, включая аналоговые камеры наблюдения, купольные камеры, 4-, 8- и 16-канальные цифровые видеорегистраторы, 17- и 19-дюймовые LCD-мониторы, IP-камеры стандартного дизайна и поворотные камеры, вариофокальные и фиксированные объективы с РД и АРД, трансфокаторы, а также программы видеонаблюдения и др. Концерн CBC Group был основан в Японии в 1925 году и к настоящему времени его филиалы работают в странах Европы, Америки и Азии, а его инженеры ведут постоянные исследования по созданию современного оборудования для систем видео наблюдения.
