2 декабря 2015 года

24-кратные трансфокаторы Computar серии M24Z для мегапиксельных камер с матрицами 1/2-2/3”

Линейка оптики M24Z марки Computar включает два трансфокатора, предназначенных для установки на камеры, имеющие 2-мегапиксельное разрешение и чувствительные элементы формата от 1/2 до 2/3 дюйма. Эти моторизованные устройства позволяют выполнять удаленную настройку фокуса и приближения, а также поддерживают переход к предустановленным параметрам фокусировки и кратности масштабирования. Между собой трансфокаторы M24Z1527PDC-MP и M24Z2138PDC-MP различаются диапазонами фокусных расстояний (15-360 мм и 21-500 мм), фокальными числами (F2.7 и F3.8) и углами обзора. Обе модели этой линейки обеспечивают видеосъемку объектов на расстоянии от 5 м и высокий уровень детализации изображения. При этом каждый трансфокатор имеет автодиафрагму, управляемую напряжением постоянного тока, и может оснащаться дополнительными светофильтрами.

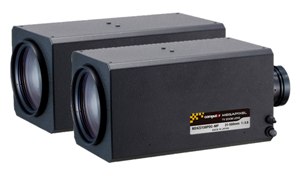

2/3-дюймовые трансфокаторы M24Z1527PDC-MP и M24Z2138PDC-MP с предустановками фокуса/зумаДлиннофокусные трансфокаторы Computar серии M24Z, как и устройства линейки H35Z1015PDC-MP, рассчитаны на совместную работу с 2-мегапиксельными камерами, осуществляющими видеоконтроль таких объектов, как стадионы, морские порты, аэродромы и др. При видеосъемке с большого расстояния трансфокаторы M24Z1527PDC-MP и M24Z2138PDC-MP позволяют изменять фокусное расстояние в диапазоне от 15 до 360 мм и от 21 до 500 мм, соответственно, и обеспечивают получение качественной картины, а при необходимости предоставляют возможность быстро приблизить интересующие фрагменты сцены. Каждый трансфокатор этой серии совместим с камерами, имеющими 1/2”, 1/1,8” или 2/3” матрицу (например, сверхвысокочувствительными GANZ SSC-9600), а для видеомониторинга в уличных условиях они работоспособны в термокожухе.

Дистанционный контроль фокусировки и масштабирования
Оба трансфокатора линейки M24Z снабжены высокоточными сервоприводами со временем отклика порядка 6,5 с. Управлять фокусировкой и приближением данные трансфокаторы, как и устройство H30Z1015AMS, позволяют удаленно с рабочего места оператора системы видеонаблюдения. Благодаря поддержке быстрой перенастройки и 24-кратному оптическому зуму, M24Z1527PDC-MP и трансфокатор M24Z2138PDC-MP целесообразно устанавливать на 2-мегапиксельные камеры, осуществляющие видеоконтроль территорий с крупными площадями и большим количеством подвижных объектов.

Программируемые пресеты зума и фокуса
За счет наличия специальных потенциометров эти трансфокаторы позволяют задавать предустановленные параметры фокусировки и масштабирования. Сопротивление потенциометров меняется вместе с корректировками фокусного расстояния и глубины резкости, а любой позиции зума/фокуса соответствуют определенные значения сопротивления, которые эти трансфокаторы, как и модель H21Z1016AMSP-MP, фиксируют и сохраняют в памяти приемника телеметрии. В случае активации предустановок на M24Z1527PDC-MP или трансфокатор M24Z2138PDC-MP напряжение будет подаваться до тех пор, пока сопротивление потенциометров не совпадет с сохраненными значениями, соответствующими выбранному фокусному расстоянию и коэффициенту увеличения.

Автоматическое управление диафрагмой по технологии DC-Iris
Раскрытие диафрагмы M24Z1527PDC-MP и M24Z2138PDC-MP, как и у трансфокатора H10Z0819DC-MP, регулируется сигналами постоянного тока, формируемыми в соответствии с интенсивностью светового потока. Диафрагма M24Z1527PDC-MP может раскрываться в диапазоне от F2.7 до F500С, а трансфокаторы M24Z2138PDC-MP изменяют фокальное число в пределах от F3.8 до F500С. Обе модели наиболее целесообразно устанавливать на IP-камеры с поддержкой технологии DC-Iris. При этом вне зависимости от диапазона фокусных расстояний каждый трансфокатор данной серии обеспечивает постоянный уровень освещенности чувствительного элемента камеры.

Гибкая настройка углов захвата изображения и глубины резкости
Изменяя фокусное расстояние M24Z1527PDC-MP и M24Z2138PDC-MP, оператор может быстро и точно настроить требуемый угол обзора трансфокатора в соответствии с форматом сенсора камеры и спецификой объекта наблюдения. На камере с 2/3-дюймовой матрицей M24Z1527PDC-MP обеспечивает горизонтальные углы обзора от 32,3° до 1,4°, а для M24Z2138PDC-MP эти параметры варьируются в пределах от 23,5° до 1°. Минимальное расстояние до объекта, при котором трансфокаторы будут формировать информативную картинку, составляет 5 м. Для повышения четкости и детализации изображения предметов, находящихся на больших расстояниях, они, как и трансфокатор H27Z9535PDC-МР, предоставляют возможность увеличить глубину резкости до оптимального уровня.

Универсальность конструкции M24Z
Для соединения с камерой у каждого трансфокатора этой серии имеется крепление с резьбой С-типа, а при наличии C/CS-адаптера возможно их использование с камерами, имеющими CS-крепление (например, ZN-C2M). Сервоприводы, которыми оборудованы трансфокаторы, обеспечивают удаленное управление оптическим увеличением, фокусировкой и глубиной резкости изображения независимо друг от друга. Резьба 1/4"-20UNC, предусмотренная на нижней грани устройства, позволяет монтировать трансфокатор на штатив или кронштейн, а для установки опциональных светофильтров модели M24Z1527PDC-MP и M24Z2138PDC-MP имеют резьбу M77x1 мм.

Технические характеристики на трансфокаторы серии M24Z марки Computar

Модели

M24Z1527PDC-MP

M24Z2138PDC-MP

Размер матрицы:

1/2-2/3"

Поддерживаемое разрешение камер:

Мегапиксельное

Фокусное расстояние:

15-360 мм (24-кратный оптический зум)

21-500 мм (24-кратный оптический зум)

Фокальное число:

F2.7-F500С

F3.8-F500С

Максимальный формат изображения:

Диаметр 11 мм

Эффективная апертура
передняя:
задняя:


66 мм
13,8 мм


66 мм
14,5 мм

Диагональные углы обзора трансфокатора
с матрицей 2/3":
с матрицей 1/1,8":
с матрицей 1/2":

40,2°-1,8°
32,8°-1,5°
29,4°-1,3°

29,4°-1,3°
23,6°-1°
21,4°-0,9°

Горизонтальные углы обзора
с матрицей 2/3":
с матрицей 1/1,8":
с матрицей 1/2":

32,3°-1,4°
26,3°-1,2°
23,6°-1°

23,5°-1°
18,9°-0,8°
17,1°-0,8°

Вертикальные углы обзора
с матрицей 2/3":
с матрицей 1/1,8":
с матрицей 1/2":

24,4°-1,1°
19,8°-0,9°
17,8°-0,8°

17,6°-0,8°
14,2°-0,6°
12,8°-0,6°

Регулировка диафрагмы трансфокатора:

Автоматическая, DC-Iris

Фокусировка:

Моторизованная, время отклика около 6,5 с

Настройка увеличения:

Моторизованная, время отклика около 6,5 с

Предустановки (фокусировка и масштабирование):

Есть

Электропитание:

6 В пост. тока, до 90 мА

Сопротивление потенциометров:

5 кОм

Сопротивления катушки индуктивности:

Привод: 190 Ом; контроль: 1000 Ом

Минимальная глубина резкости:

5 м

Задний фокальный отрезок:

19,3 мм

21,3 мм

Расстояние от фланца до фокальной плоскости:

17,526 мм

Тип крепления трансфокатора:

C

Использование дополнительного фильтра:

M77x1 мм

Монтажная резьба для штатива:

1/4"-20UNC

Диапазон рабочих температур:

-10… +50 °C

Масса:

2180 г

2240 г

Габариты (ШхВхД):

101х102,4х221,1 мм

101х102,4х237,6 мм

Мегапиксельные трансфокаторы M24Z1527PDC-MP и M24Z2138PDC-MP можно купить у официальных дистрибьюторов и дилеров CBC Group. Для получения дополнительной информации на эти трансфокаторы и другую оптику Computar для мегапиксельных IP-камер направляйте запрос на cbc@video-product.ru или обращайтесь в офисы компаний, которые имеют статус – «Официальный дилер CBC Group». Здесь же вам предоставят данные о наличии товара на складе, сроках его доставки, скидках и другую информацию.
