7 октября 2015 года

Сетевой поворотный тепловизор серии ZNT6-PBTх с технологией повышения контрастности ICE™ и разрешением до 640х480 пикс.

Продуктовая линейка ZNT6-PBT марки GANZ компании CBC Group объединяет IP тепловизоры, имеющие поворотное устройство для панорамирования и наклона камерного модуля со скоростью 30°/с. Все модели этой линейки снабжены корпусом с IP66, микроболометрической матрицей с чувствительностью 50 мК и разрешением 324х240 пикс. или 640х480 пикс., в зависимости от модели, фиксированным атермальным объективом с фокусным расстоянием от 7,5 до 35 мм и обеспечивают обнаружение людей/автомобилей на дистанциях до 1450/3390 м. При этом каждый поворотный тепловизор имеет 2 ГБ видеобуфер, сервисный BNC видеовыход, функцию повышения контрастности ICE и осуществляет двухпотоковую трансляцию видео в H.264 и MJPEG с частотой 9 Гц. Все поворотные IP-устройства ZNT6-PBTх соответствуют требованиям ONVIF и RTSP, а их питание возможно напрямую от источников постоянного или переменного тока, либо по технологии РоЕ.

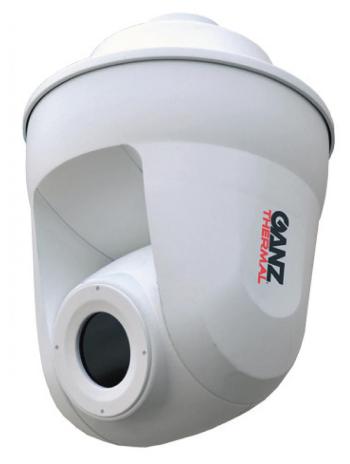

ONVIF-совместимый поворотный тепловизор GANZ ZNT6-PBT с панорамированием 360° и 3 вариантами питанияСетевые тепловизоры серии ZNT6-PBTх используют высокоточный PTZ-механизм, обеспечивающий полный круговой обзор, а также детектор движения и функцию 4-кратного цифрового зума, позволяющую увеличивать интересующие детали сцены. Как и ZN-TH1109VE, они формируют изображение на основе данных о температурах объектов в секторе обзора, поэтому эффективно работают при любых условиях освещенности и видимости. Каждый поворотный тепловизор этой серии поддерживает передачу по сети 1 или 2 конфигурируемых видеопотока в форматах MJPEG и H.264 с частотой смены кадров 9 Гц и битрейтом от 64 до 2500 Кб/с. Кроме того, эти поворотные модели снабжены алюминиевым корпусом с классом пыле- и влагозащиты IP66, обогревателем оптики и способны бесперебойно работать внутри помещений или на улице при внешних температурах от –20 до +50 °C.

Информативное видео вне зависимости от условий видимости
Все тепловизоры данной серии используют микроболометрический чувствительный элемент, разрешающая способность которого составляет 324х240 пикс. для устройств ZNT6-PBT1 и 640х480 пикс. – для модификаций ZNT6-PBT2. При этом любой поворотный тепловизор имеет температурную чувствительность более 50 мК, что на 25% выше аналогичного показателя у модели ZT-W335, и фиксирует тепловые изменения на контролируемом объекте, не нуждаясь в дополнительной подсветке даже в полной темноте. Немаловажно, что поворотные модели линейки ZNT6-PBT способны регистрировать теплоизлучающие объекты, если те замаскированы, скрыты за листвой или иными завесами.

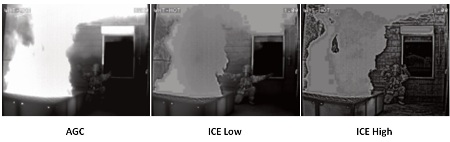

Поддержка технологии повышения контрастности изображенияGANZ ZNT6-PBTх: поворотный тепловизор с режимом повышения контрастности картинки ICE
Функция автоматической регулировки усиления сигнала (АРУ), которую имеют многие тепловизоры и классические камеры видеонаблюдения, улучшает контрастность изображения, но, например, при видеосъемке ярких объектов (автомобилей с включенными фарами или пожара), фон картинки оказывается размытым. Чтобы повысить качество видео в подобных случаях каждый поворотный тепловизор серии ZNT6-PBTх использует технологию ICE. Так, в режиме ICЕ Low существенно улучшается контраст изображения и четкость границ объектов, а в режиме ICE High повышается контрастность выборочных областей в секторе обзора поворотной модели и обеспечивается образцовая детализация фона.

Широкий выбор оптики для работы ZNT6-PBT на объектах различного масштаба
PTZ тепловизоры этого семейства выпускаются в восьми вариантах - с различными сенсорами, фиксированными объективами 7,5, 13, 14,25, 16,7, 19, 25 и 35 мм и горизонтальными углами обзора от 44 до 9 градусов. От фокусного расстояния установленного объектива зависят такие параметры, как дальность обнаружения и идентифицируемость объектов. Например, 7,5-миллиметровый поворотный тепловизор ZNT6-PBT1FN20-P позволяет обнаруживать появление человека/автомобиля на расстояниях до 355/900 м, а у модели ZNT6-PBT2FN25-P с оптикой 35 мм эти показатели составляют 1450/3390 м. При этом перечисленные поворотные модели позволяют идентифицировать людей и транспортные средства на дистанциях 50/130 и 220/560 м, соответственно.

Высокоточный программируемый PTZ-механизм
В отличие от многих аналогов тепловизоры ZNT6-PBTх снабжены механизмом, осуществляющим поворот их камерного модуля на 360º и его наклон в пределах ±120°. При этом скорость панорамирования/наклона составляет 30°/с, а точность позиционирования достигает ±2,5°. Видеопотоки, которые формирует поворотный тепловизор, могут отображаться в нормальном режиме или с цифровой инверсией, поворотом, либо зеркальным отражением. Наряду с изменением сектора обзора, эти устройства, а также ZNT1-HAT1FNх, позволяют цифровым образом увеличить разрешение от QCIF до D1. Все поворотные модификации серии ZNT6-PBT оборудованы портом RS-485 и могут управляться с помощью внешних телеметрических пультов.

Простота монтажа и настройки ZNT6-PBT
В базовой комплектации эти тепловизоры могут крепиться на потолок подвесным методом, а опциональный кронштейн WMK3-1W позволяет размещать их на стенах. Для быстрого и точного конфигурирования непосредственно на объекте видеонаблюдения поворотный тепловизор имеет аналоговый видеовыход BNC (см. ZN-PTZ220M-XT), через который осуществляется вывод видео на сервисный монитор. Электроника ZNT6-PBTх, а также их обогреватели и поворотные устройства могут получать электропитание напрямую от источников с напряжением 12-24 V DC или 24 V AC, либо запитываться по технологии Power over Ethernet через кабель связи. В этом случае рекомендуется использовать экранированную витую пару типа STP Cat5.

Технические характеристики на поворотные тепловизоры GANZ серии ZNT6-PBT

Модели

ZNT6-PBT1

ZNT6-PBT2

Сенсор:

Неохлаждаемый микроболометр на оксиде ванадия (VOx), DRS Technologies

Разрешение:

324х240 пикс.

640х480 пикс.

Масштабирование:

От QCIF до D1

Развертка:

Прогрессивная

Размер пикселя:

17 мкм

Спектральный диапазон:

8–14 мкм

Температурная чувствительность:

<50 мК (F1.0)

Частота смены кадров:

9 Гц

Видеопотоки:

1 или 2 настраиваемых видеопотока

Видеокодеки:

H.264 (64-2500 Кб/с), MJPEG (качество 5-98%)

Аналоговый видеовыход тепловизора:

1хBNC

Фокусные расстояния, фокальные числа и углы обзора (ГхВ) атермальных объективов:

7,5 мм, F1.2, 40°х30° (ZNT6-PBT1FN20-P);
13 мм, F1.0, 24°х18° (ZNT6-PBT1FN29-P);
19 мм, F1.1, 16°х12° (ZNT6-PBT1FN23-P);
35 мм, F1.2, 9°х7° (ZNT6-PBT1FN25-P)

14,25 мм, F1.2, 44°х33° (ZNT6-PBT2FN21-P);
16,7 мм, F1.2, 37°х28° (ZNT6-PBT2FN22-P);
25 мм, F1.2, 25°х19° (ZNT6-PBT2FN24-P);
35 мм, F1.2, 18°х13° (ZNT6-PBT2FN25-P)

Дистанция детекции, распознавания и идентификации людей:

355/65/50 м (ZNT6-PBT1FN20-P);
555/110/75 м (ZNT6-PBT1FN29-P);
845/160/120 м (ZNT6-PBT1FN23-P);
1450/285/220 м (ZNT6-PBT1FN25-P)

640/120/90 м (ZNT6-PBT2FN21-P);
745/140/105 м (ZNT6-PBT2FN22-P);
1030/195/150 м (ZNT6-PBT2FN24-P);
1450/285/220 м (ZNT6-PBT2FN25-P)

Дистанция детекции, распознавания и идентификации автомобилей:

900/170/130 м (ZNT6-PBT1FN20-P);
1375/265/205 м (ZNT6-PBT1FN29-P);
2055/415/320 м (ZNT6-PBT1FN23-P);
3390/725/320 м (ZNT6-PBT1FN25-P)

1580/310/240 м (ZNT6-PBT2FN21-P);
1825/365/280 м (ZNT6-PBT2FN22-P);
2475/505/395 м (ZNT6-PBT2FN24-P);
3390/725/560 м (ZNT6-PBT2FN25-P)

Цифровой зум:

х1-х4 (шаг х0,25)

Панорамирование:

Поворот на 360°

Наклон:

±120°

Скорость панорамирования/наклона:

30°/с

Точность позиционирования:

±2,5°

Режимы отображения:

Горячий белый/Горячий черный; Нормальный/Инверсия; Поворот/Отражение

Технология обработки изображения ICE:

Улучшение контраста и четкости границ объектов, 2 уровня

Видеодетектор:

Есть (настраиваемый)

Реакции на события тревоги:

Отправка уведомления/кадра/видео на FTP, e-mail или сохранение на ПК

АРУ:

Авто

Наложение данных:

Есть (дата, время, текст)

Подключение тепловизора к сети:

10/100 Base-T, RJ-45

Протоколы:

DHCP, FTP, HTTP, HTTPS, NTP, SMTP, RTP, RTSP, 802.1X, TCP/IP, UDP/IP, Pelco-D

Поддержка ONVIF 2.0 Profile S и RTSP:

Есть

Интерфейс телеметрии:

RS-485

Встроенная память:

2 ГБ

Питание:

12-24 В пост. тока; 24 В перем. тока; РоЕ IEEE 802.3af

Потребляемая мощность:

Макс. 12,95 Вт (с обогревателем)

Диапазон рабочих температур:

–20… +50 °C (обогреватель объектива автоматически включается при 0 °C)

Допустимая влажность:

До 85% (без конденсата)

Материал и цвет корпуса поворотного тепловизора:

Алюминий, белый цвет

Класс пыле- и влагозащиты:

IP66

Габариты (Диам. х В) и масса:

194х270 мм, 3 кг

Комплект поставки:

Поворотный тепловизор с установленным объективом, монтажная база, набор монтажных принадлежностей и др.

Кронштейн для настенного монтажа:

Доступен опционально (WMK3-1W)

Сетевые поворотные тепловизоры серии ZNT6-PBTх марки GANZ можно купить у официальных дистрибьюторов и дилеров CBC Group. Для получения дополнительной информации на эти тепловизоры и другие поворотные тепловизионные камеры марки GANZ для систем видеонаблюдения направляйте запрос на cbc@video-product.ru или обращайтесь в офисы компаний, которые имеют статус – «Официальный дилер CBC Group». Здесь же вам предоставят данные о наличии товара на складе, сроках его доставки, скидках и другую информацию.

Международный концерн CBC Group является одним из ведущих производителей устройств для систем охранного видеонаблюдения. Под марками GANZ и Computar он выпускает полный спектр оборудования CCTV, включая аналоговые камеры наблюдения, сетевые камеры стандартного дизайна, купольного типа и с PTZ, 4-, 8- и 16-канальные цифровые видеорегистраторы, 17- и 19-дюймовые LCD-мониторы, фиксированные и поворотные тепловизоры, объективы с РД и АРД, моторизованные трансфокаторы, а также программы видеонаблюдения и др. Концерн CBC Group был основан в Японии в 1925 году и к настоящему времени его филиалы работают в странах Европы, Америки и Азии, а его инженеры ведут постоянные исследования по созданию современного оборудования для систем видео наблюдения.
