16 августа 2017 года

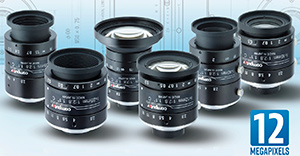

12-мегапиксельные объективы Computar серии MPY для камер видеоидентификации и машинного зрения с сенсором до 1,1 дюйма

Линейка оптики MPY марки Computar объединяет 6 компактных объективов, имеющих крепление С-типа и предназначенных для оснащения IP-камер машинного зрения и видеоидентификации, которые используются для высокоточного контроля различных процессов и идентификации людей/автомашин. Между собой модели этой линейки различаются фокусным расстоянием (8, 12, 16, 25, 35 и 50 мм), углами обзора и минимальной глубиной резкости. Объективы Vxx28-MPY будут наиболее эффективны при совместной работе с 12-мегапиксельными камерами, имеющими 1,1-дюймовый КМОП-сенсор. При необходимости любую из этих моделей можно снабдить опциональным светофильтром.

компактные 1,1-дюймовые объективы Computar V-MPY для промышленных камерСистемы машинного зрения, в которых используются камеры высокого разрешения со специализированной оптикой и мощный вычислительный комплекс, становятся все более популярным решением для широкого спектра задач, связанных с технологическим, метрологическим и транспортным контролем. Фиксированные объективы для машинного зрения Computar серии MPY произведены из высококачественных материалов и демонстрируют наилучшие показатели при совместной работе с камерами, использующими 12-мегапиксельные КМОП-сенсоры Sony IMX253 и IMX255 формата 1,1”. Оптические устройства этой серии могут работать, в том числе и с моделями, снабженными 1- или 2/3-дюймовыми чувствительными элементами.

Возможность выбора модели объектива под конкретную задачу
Наличие в данной линейке шести моделей с различными фокусными расстояниями и углами обзора позволяет выбрать оптику, оптимально подходящую под условия на конкретном объекте. Первые две цифры индекса каждой модели обозначают длину фокуса. Так, для V1628-MPY этот параметр составляет 16 мм, а для V3528-MPY – 35 мм. Наиболее широкие углы обзора по горизонтали/вертикали имеет 8-миллиметровый объектив (до 83°/66° на 1,1” сенсоре), а узкоугольное устройство с 50 мм захватывает изображение в пределах 16°/12°. V0828-MPY и V5028-MPY могут фокусироваться на объектах, расположенных не ближе 0,2 и 0,5 м, а для остальных объективов Vхх28-MPY минимальное значение глубины резкости составляет 0,3 м.

Высокая эффективность систем машинного зрения в различных сферах
Компьютерные видеосистемы исключают негативное влияние человеческого фактора и наиболее востребованы при осуществлении контроля качества на производственных предприятиях и проведении бесконтактных измерений в научно-исследовательских лабораториях. В частности, они способны с точностью до нескольких микрон фиксировать размеры изделий на быстродвижущейся конвейерной ленте и формировать сигнал тревоги при их отклонении от заданных параметров. Также промышленные камеры с объективами Computar MPY могут использоваться для сортировки товаров, считывания штрихкодов, фиксации нарушений ПДД и биометрической идентификации людей.

Малые габариты и удобство настройки оптики серии MPY
На объектах технического производства свободное пространство, как правило, строго ограничено, и элементы системы машинного зрения должны занимать как можно меньше места. Поэтому миниатюрные габариты объективов этой серии являются их существенным преимуществом. Благодаря наличию нескольких отверстий для винтов, фиксирующих кольца регулировки фокуса и диафрагмы, настраивать оптику V-MPY будет удобно даже в крайне стесненных условиях. Данные устройства изготовлены с использованием высококачественных стеклянных линз и металлических частей без пластиковых элементов, что обеспечивает их долгий срок службы при сохранении образцовых рабочих показателей.

Точная передача параметров снимаемых объектов
Чтобы компьютерный видеоконтроль промышленных процессов был эффективным, требуется соответствие геометрических/цветовых параметров объектов в реальности и на формируемом изображении. Дисторсия (искажение геометрии) при работе объективов MPY с чувствительными элементами формата 1,1” не превышает одного процента, что достигается за счет тщательного подбора и специальной обработки линз. Наряду с этим, образцовую точность картинки оптика этой серии обеспечивает, благодаря отсутствию аберраций и высокой светосиле.

Возможность адаптации к различным условиям освещенности
На многих объектах машинного зрения камерам для скоростной информативной видеофиксации требуемых параметров объектов необходима дополнительная подсветка. Чтобы повысить контрастность картинки и увеличить соотношение сигнал/шум объективы MPY следует снабжать опциональными фильтрами, обеспечивающими попадание на чувствительные элементы камер волн только в определенных частях видимого или инфракрасного светового спектра. На объектив V0828-MPY фильтр станавливается через держатель Computar VM0810 или VM0811, а другая оптика данной серии для крепления светофильтров имеет специальную резьбу.

Технические характеристики на объективы Computar серии MPY

Модель

V0828-MPY

V1228-MPY

V1628-MPY

V2528-MPY

V3528-MPY

V5028-MPY

Поддерживаемое разрешение:

До 12 МР

Тип крепления:

C

Формат сенсора камеры:

До 1,1 дюйма

Размеры пикселей сенсора камеры:

До 3,45 мкм

Диапазон изменения диафрагмы:

F2.8 - F16.0

Фокусное расстояние:

8 мм

12 мм

16 мм

25 мм

35 мм

50 мм

Эффективная апертура

передняя (диаметр):
задняя (диаметр):



42,2 мм
15,3 мм



26,2 мм
16,7 мм



19,4 мм
15,3 мм



17,3 мм
14,2 мм



20,9 мм
14,3 мм



22,2 мм
15,4 мм

Горизонтальные углы обзора

1,1”:
1”:
2/3”:



83°
77,3°
57,3°



60,5°
55,5°
39,6°



48,2°
43,9°
30,9°



31,7°
28,7°
20°



22,9°
20,7°
14,3°



16,2°
14,6°
101°

Вертикальные углы обзора

1,1”:
1”:
2/3”:



66°
61,7°
44,2°



46,2°
42,9°
30,1°



36,2°
33,6°
23,4°



23,5°
21,7°
15°



16,9°
15,6°
10,8°



11,9°
11°
7,6°

Диагональные углы обзора

1,1”:
1”:
2/3”:



93,9°
89,3°
69°



71,1°
66,4°
48,6°



57,9°
53,4°
38,2°



38,7°
35,4°
24,8°



28,2°
25,8°
17,9°



20°
18,2°
 12,6°

Дисторсия

1,1”:
1”:
2/3”:



-0,6%
-1,7%
-2,8%



-0,5%
-1,0%
-1,4%



-0,5%
-0,6%
-0,6%



0,3%
0,2%
0,1%



-0,1%
0,0%
0,0%



0,1%
0,1%
0,1%

Регулировка диафрагмы:

Ручная

Фокусировка:

Ручная

Минимальная глубина резкости:

0,2 м

0,3 м

0,3 м

0,3 м

0,3 м

0,5 м

Размеры объекта (при мин. расстоянии)

1,1”:
1”:
2/3”:



38х27 см
34х25 см
23х17 см



35х26 см
32х24 см
22х16 см



26х19 см
24х18 см
16х12 см



16х12 см
14х11 см
10х7 см



11х8 см
10х7 см
7х5 см



12х8,5 см
10х7,8 см
7,2х5,4 см

Максимальный формат изображения:

14,2х10,4 мм (диам. 17,6 мм)

Расстояние от фланца до фокальной плоскости:

17,526 мм

Задний фокальный отрезок:

8,6 мм

8,4 мм

9,4 мм

11,3 мм

11,7 мм

11,9 мм

Габариты объектива (Диам.хВ):

57,5х53,2 мм

42х36,1 мм

39,5х35,2 мм

39,5х34 мм

39,5х45,2 мм

39,5х45,2 мм

Масса:

155 г

98,3 г

91,4 г

78,6 г

103 г

107 г

Крепление для фильтра:

Держатели VM0810 и VM0811

M40,5х0,5 мм

M34х0,5 мм

M34х0,5 мм

M34х0,5 мм

M34х0,5 мм

Диапазон рабочих температур:

-10… +50 °С

12-мегапиксельные объективы для машинного зрения серии MPY можно купить у официальных дистрибьюторов и дилеров CBC Group. Для получения дополнительной информации на эти объективы и другую оптику марки Computar направляйте запрос на cbc@video-product.ru или обращайтесь в офисы компаний, которые имеют статус – «Официальный дилер CBC Group». Здесь же вам предоставят данные о наличии товара на складе, сроках его доставки, скидках и другую информацию.

Международный концерн CBC Group является одним из ведущих производителей устройств для систем охранного видеонаблюдения. Под марками GANZ и Computar он выпускает полный спектр оборудования, включая IP камеры для видеосъемки в помещениях и на улице, 4-, 8-, 16- и 32-канальные видеорегистраторы (NVR и DVR), 17-, 19-, 21- и 32-дюймовые LCD-мониторы, поворотные камеры, объективы с РД и АРД, моторизованные трансфокаторы, оптику для видеоидентификации и машинного зрения, а также программы видеонаблюдения и др. Концерн CBC Group был основан в Японии в 1925 году и к настоящему времени его филиалы работают в странах Европы, Америки и Азии, а его инженеры ведут постоянные исследования по созданию современного оборудования для систем видео наблюдения.
